Cuando vuelas un quad FPV o diseñas una nueva plataforma UAV, el La estructura del motor del dron es una de las mayores palancas que tiene en cuanto a rendimiento, confiabilidad y costo de mantenimiento. como un Como fabricante de motores sin escobillas que trabaja con corredores FPV, cineastas aéreos y clientes OEM/ODM en las industrias de robótica y RC, he visto de primera mano cómo las pequeñas elecciones de diseño dentro del motor se traducen en diferencias muy visibles en el aire. [creador rápido ]
En esta guía, lo guiaré a través de la estructura de una Motor de dron FPV , explique qué hace cada componente y comparta información práctica de proyectos reales y comentarios de clientes. Aprenderá cómo interactúan el diseño del estator, los imanes, las campanas del rotor, los cojinetes y los ejes, y cómo tomar decisiones más inteligentes, ya sea comprando motores disponibles en el mercado o desarrollando conjuntamente un sistema de energía personalizado con un socio de fábrica. [creador rápido ]
En esencia, un motor de dron FPV es un motor de CC trifásico sin escobillas que convierte la energía eléctrica de su ESC y batería LiPo en rotación mecánica para hacer girar las hélices. A diferencia de los motores con escobillas, los motores de drones FPV utilizan electroimanes en el estator e imanes permanentes en el rotor , sin que las escobillas físicas toquen el conmutador. [creador rápido ]
Este diseño ofrece:
- Mayor eficiencia
- Mejor respuesta del acelerador
- Vida útil mucho más larga
- Menores necesidades de mantenimiento
Para los pilotos de FPV, esto significa una sensación más nítida de la palanca, un ajuste PID más predecible y menos fallas en pleno vuelo, especialmente bajo cargas de corriente elevadas en carreras y estilo libre. [mtsoln ]

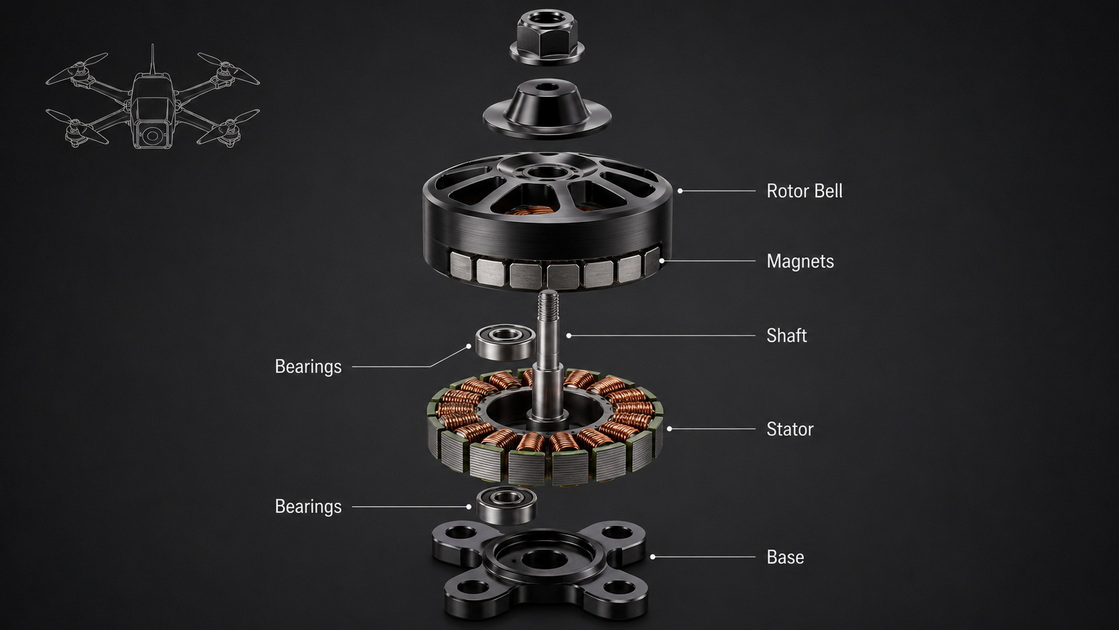

Antes de profundizar, aquí está la vista macro de la estructura del motor del dron : [creador rápido ]
- Estator – La parte fija con dientes de acero laminado y devanados de cobre que generan el campo electromagnético.
- Rotor (campana) : la carcasa giratoria con imanes, conectada al eje y a la hélice.
- Imanes y polos : los imanes permanentes dentro de la campana y el número de polos del estator que definen el comportamiento de suavidad y torsión.
- Cojinetes : componentes de precisión que permiten que el rotor gire suavemente bajo carga.
- Eje del motor : el eje central que conecta el rotor con la hélice y el bastidor.
- Base y patrón de montaje : la interfaz para su marco, generalmente de 16 × 16 mm o 16 × 19 mm para quads FPV de 5 pulgadas. [creador rápido ]
Para los clientes OEM, cada uno de estos elementos se puede ajustar: desde el tamaño del estator y el grosor de la laminación hasta el grado del imán y la marca del rodamiento, para que coincidan con casos de uso específicos como drones, autos RC, cardanes, ventiladores de vehículos aéreos no tripulados o robots submarinos. [creador rápido ]
El estator es la parte estacionaria del motor y contiene múltiples dientes metálicos envueltos con devanados de cobre aislados. Cuando la corriente fluye a través de estos devanados en un patrón trifásico controlado, se crea un campo magnético giratorio que tira del rotor. [creador rápido ]
Para los drones FPV, el diseño del estator influye directamente en el par, la respuesta, la eficiencia y la generación de calor . [creador rápido ]
Las laminaciones del estator son finas láminas de acero apiladas para formar el núcleo del estator. Laminaciones más delgadas: [creador rápido ]
- Reducir las pérdidas por corrientes parásitas en campos magnéticos cambiantes.
- Menor acumulación de calor a altas RPM
- Mejorar la eficiencia general y la producción de energía.
Los motores FPV de alto rendimiento suelen utilizar laminaciones más delgadas que los modelos económicos, lo que es una de las razones por las que los motores premium se mantienen más fríos y ofrecen más empuje por vatio en carreras exigentes o vuelos de largo alcance. [creador rápido ]
Los devanados son cables de cobre enrollados alrededor de cada diente del estator. Su configuración define: [creador rápido ]
- Clasificación KV (RPM por voltio, sin carga)
- Salida de par
- Sensación del acelerador y eficiencia
Factores clave:
- Calibre del cable : un cable más grueso puede transportar más corriente, pero es más difícil empaquetarlo firmemente.
- Número de vueltas : Menos vueltas generalmente significan un KV más alto (más RPM, menos torque), mientras que más vueltas producen un KV más bajo con un torque más alto. [creador rápido ]
En términos del mundo real:
- El motor de alto KV (con menos vueltas) es ideal para estructuras de carreras ligeras de 5 ″ que necesitan potencia explosiva y velocidad máxima.
- El motor KV más bajo (con más vueltas) se adapta a cinewhoops más pesados, plataformas de largo alcance o vehículos aéreos no tripulados con carga útil donde el empuje suave y la eficiencia importan más que la velocidad bruta. [creador rápido ]
Cuando trabajamos con fabricantes de equipos originales (por ejemplo, en un cardán o una plataforma robótica especializada), a menudo ajustamos los patrones de bobinado y los KV para que se ajusten a los requisitos exactos de voltaje, carga y ciclo de trabajo, en lugar de depender de configuraciones genéricas de FPV. [creador rápido ]
Algunos motores de alta gama utilizan devanados de cobre plateado . La plata es un conductor incluso mejor que el cobre, por lo que el revestimiento puede: [creador rápido ]
- Reducir la resistencia eléctrica
- Mejorar la disipación del calor.
- Proporcionar una eficiencia ligeramente mayor y un rendimiento más consistente bajo cargas de corriente extremas
Debido a que el baño de plata aumenta el costo, generalmente solo lo verá en motores orientados al rendimiento o proyectos OEM personalizados donde la confiabilidad y la consistencia bajo alta corriente son críticas, como drones industriales o aplicaciones de ventiladores con conductos de alta potencia. [mtsoln ]
Los motores FPV suelen utilizar:
- Devanados monocatenarios : un cable más grueso por vuelta
- Devanados multifilares : varios cables más delgados agrupados por vuelta
Cada enfoque tiene sus ventajas y desventajas: [creador rápido ]
- Monocatenario:
- Mejor resistencia mecánica a altas temperaturas.
- Bueno para escenarios de alto voltaje y alta carga
- Multicatenario:
- Puede empaquetarse más firmemente alrededor de los dientes del estator.
- A menudo produce campos magnéticos más fuertes y una potencia máxima más alta.
- Ligeramente más sensible al sobrecalentamiento y al daño físico si está mal fabricado
Según nuestra experiencia en fabricación, a menudo recomendamos devanados multicatenarios para construcciones FPV de alto rendimiento y monocatenarios para motores industriales de larga duración que funcionan continuamente a altas temperaturas. [creador rápido ]
El rotor (o campana del motor) es la carcasa giratoria que alberga los imanes permanentes y se conecta al eje y la hélice. Desempeña un papel muy importante en la resistencia a los choques y el equilibrio rotacional. [creador rápido ]
La mayoría de las campanas de motor FPV están hechas de aleación de aluminio, normalmente 6082 o 7075. [creador rápido ]
- Aluminio 6082 : más moldeable y dúctil, utilizado más comúnmente en motores FPV anteriores.
- Aluminio 7075 : más duro y resistente a los impactos, ahora ampliamente utilizado en los motores FPV modernos porque sobrevive mejor a los choques a alta velocidad.
Para vuelos agresivos de FPV o vehículos aéreos no tripulados profesionales que operan en entornos difíciles, preferimos encarecidamente 7075 que la construcción de campana y base reduzca la deformación y mantenga los motores funcionando correctamente después de los impactos. [mtsoln ]
Hay dos arquitecturas de campana principales: [creador rápido ]
- Campana de dos piezas :
- Tapa de aluminio mecanizado
- Anillo fundente de acero adherido por debajo
- Ligero y rentable
- Diseño Unibell (de una sola pieza) :
- La campana de aluminio se extiende hacia abajo sobre el anillo fundente de acero como una funda protectora.
- Ligeramente más pesado pero significativamente más duradero
El diseño Unibell reduce en gran medida el riesgo de que el anillo fundente se separe de la campana en un choque fuerte, un modo de falla que hemos visto en algunos diseños más antiguos de dos piezas. En nuestras pruebas internas y en los comentarios de los pilotos de FPV, la pequeña penalización de peso casi siempre se justifica por la resistencia adicional al choque. [experto en SEO ]
Un motor FPV 22xx o 23xx típico utiliza 12 polos de estator y 14 imanes de rotor , a menudo denominados 12P14N. [creador rápido ]
El comportamiento motor está influenciado por esta relación:
- Menos polos pueden permitir que haya más hierro en el estator, lo que aumenta la potencia potencial pero, a veces, hace que la ondulación del par sea más notoria.
- Más pértigas tienden a producir una rotación más suave y un control más preciso a baja velocidad, lo cual es importante para vuelos cinematográficos y maniobras precisas. [creador rápido ]
La calidad y la forma de los imanes son fundamentales para el empuje y la eficiencia . [creador rápido ]
- Los motores económicos utilizan imanes más débiles, lo que reduce el empuje máximo y la capacidad de respuesta.
- Los motores FPV premium pueden usar imanes curvos que siguen la circunferencia interna del rotor y minimizan los espacios de aire, mejorando el acoplamiento magnético.
- Los grados de imán como N52 o N54 indican campos magnéticos más fuertes a medida que aumenta el número, lo que lleva a una mayor densidad de par. [creador rápido ]
En la práctica, los imanes más fuertes y con mejor forma mejoran el rendimiento de perforación y el control de baja aceleración, pero deben equilibrarse con el diseño del estator y el ajuste del ESC para evitar un excesivo engranaje o sobrecalentamiento. [creador rápido ]
Los rodamientos sostienen el rotor y le permiten girar con una fricción mínima. Su diseño impacta: [creador rápido ]
- Ruido y suavidad del motor.
- Niveles de vibración
- Durabilidad a largo plazo a altas RPM
Aspectos clave:
- La diferencia entre los diámetros exterior e interior determina el tamaño del rodamiento y el tamaño de la bola.
- Bolas más pequeñas : mejor suavidad y precisión a muy altas RPM.
- Bolas más grandes : mayor durabilidad y resistencia a los golpes. [creador rápido ]
Algunos motores utilizan rodamientos cerámicos , sustituyendo las bolas de acero por cerámicas:
- Sensación más suave y menor fricción
- Rendimiento potencialmente mayor pero a menudo más frágil y sensible a la contaminación
Las marcas de rodamientos comunes en motores FPV de calidad incluyen NSK, NMB y EZO , y EZO a menudo se cita como una opción premium, aunque las diferencias pueden ser sutiles en el uso en el mundo real si el resto del motor no está igualmente bien diseñado. [creador rápido ]
Desde la perspectiva del fabricante, combinamos cuidadosamente la elección de rodamientos con la aplicación: cerámica para entornos de alta gama y con poco polvo (por ejemplo, carreras en interiores, cardanes) y rodamientos de acero robustos para uso con polvo, humedad o propenso a accidentes, como el estilo libre FPV al aire libre o la robótica de campo. [creador rápido ]
El eje del motor conecta el rotor con la hélice y es una de las partes más sometidas a tensión durante un accidente. Los motores FPV modernos suelen utilizar ejes huecos para reducir el peso, lo que puede mejorar ligeramente la capacidad de respuesta y la eficiencia. [creador rápido ]
Compensaciones:
- Ejes huecos :
- Encendedor
- Mejor para complexiones ultraligeras y cuando cada gramo importa
- Menos resistente a impactos severos
- La falla del eje generalmente requiere reemplazar todo el conjunto del rotor.
- Ejes macizos :
- Más pesado
- Mucho más robusto en accidentes
- Preferido por constructores que cuidan su presupuesto o drones de servicio pesado donde se prioriza la confiabilidad sobre el peso mínimo
Para clientes industriales y OEM, como robots de limpieza, vehículos submarinos o ventiladores de larga duración, a menudo recomendamos ejes sólidos o reforzados para minimizar el tiempo de inactividad y el mantenimiento no planificados. [creador rápido ]
Incluso el mejor motor es inútil si no se monta de forma segura en el marco. La mayoría de los quads FPV de 5 ″ modernos utilizan motores de tamaño 2205 a 2407 con patrones de montaje de 16 × 16 mm o 16 × 19 mm . [creador rápido ]
Consejos prácticos:
- Verifique que su marco admita el patrón de montaje del motor que planea usar.
- Los motores FPV estándar utilizan tornillos M3 ; elija una longitud de tornillo aproximadamente 2 mm más larga que el grosor del brazo (por ejemplo, tornillos de 7 mm para brazos de 5 mm, 8 mm para brazos de 6 mm). [creador rápido ]
Para diseños OEM en los que usted controla tanto el bastidor como el motor, alinear los patrones de montaje, las rutas de salida del cableado y el flujo de aire de refrigeración al principio de la fase de diseño simplifica enormemente el montaje y mejora la confiabilidad y la capacidad de servicio. [weboin ]
A partir de años de pruebas y comentarios de clientes sobre drones, autos RC, ventiladores violentos, cardanes, aviones y robots, vemos constantemente los mismos patrones: [creador rápido ]
- Laminaciones de alta calidad + bobinados optimizados → Funcionamiento más frío, mayor tiempo de vuelo, rendimiento más consistente bajo golpes repetidos.
- Imanes premium + rotor bien equilibrado → Respuesta más nítida y vídeo más fluido, ajuste PID más sencillo y menos gelatina en las imágenes.
- Material y diseño de campana robustos → Menos ejes doblados y campanas rotas, especialmente para carreras y estilo libre.
- Configuración correcta de rodamientos y ejes → Menor mantenimiento, ruido reducido, intervalos de servicio más prolongados.
Por ejemplo, un equipo de carreras FPV que suministramos cambió de un motor económico a un diseño Unibell 7075 con laminaciones más delgadas e imanes de mayor calidad. Informaron una respuesta del acelerador notablemente más fuerte, entre un 10% y un 15% menos de fallas de motor durante una temporada y un manejo más predecible en maniobras de alta G. [medio ]
Al seleccionar motores para su quad o para una aplicación OEM, considere estos criterios basados en la estructura :
1. Caso de uso y carga útil
- Carreras FPV ligeras
- Crucero de largo alcance
- Cinematografía profesional
- Robótica, ventiladores o aplicaciones industriales.
2. Tamaño del estator y KV
- Haga coincidir KV con el voltaje de la batería, el tamaño de la hélice y el empuje objetivo.
- Estator más grande = más par; Estator más pequeño = más ligero y ágil. [creador rápido ]
3. Materiales y diseño
- Campana y base 7075 para uso propenso a sufrir accidentes.
- Diseño Unibell para mayor durabilidad.
4. Imanes y rodamientos
- Imanes de mayor calidad (N52/N54) para un alto empuje y una respuesta rápida.
- Marcas de rodamientos acreditadas para un funcionamiento más suave y silencioso. [creador rápido ]
5. Consideraciones térmicas y de eficiencia.
- Laminaciones finas y patrones de bobinado optimizados para un funcionamiento más fresco y una vida más larga.
- Devanados de cobre plateado para casos extremos donde las ganancias marginales importan.
Al alinear la estructura del motor con sus condiciones operativas reales, evita especificaciones excesivas (y pagos excesivos) y, al mismo tiempo, protege las métricas críticas de rendimiento y confiabilidad. [creador rápido ]
Como fabricante chino de motores sin escobillas, trabajamos no solo con pilotos de FPV sino también con empresas que construyen drones, automóviles RC, ventiladores de alta potencia, cardanes, aviones, robots aspiradores y de limpieza, y robots submarinos . Para estos clientes OEM y ODM, la estructura del motor es una forma poderosa de diferenciar los productos. [creador rápido ]
Las opciones de personalización típicas incluyen:
- Patrones de bobinado y KV personalizados para adaptarse a su voltaje, hélice y ciclo de trabajo.
- Tamaño del estator y espesor de laminación ajustados para uso continuo o intermitente.
- Diseño de rotor y campana optimizado para mayor durabilidad, peso y marca.
- Grado y forma del imán ajustados al perfil de torsión y la eficiencia.
- Configuración de rodamientos y ejes elegida según los requisitos de vida útil y las condiciones ambientales (polvo, humedad, vibración). [mtsoln ]
Cuando codiseñamos un sistema de energía en las primeras etapas del ciclo de desarrollo de su producto, a menudo podemos reducir el costo total del sistema optimizando el motor, el ESC, la hélice y el diseño térmico juntos en lugar de aplicar demasiada ingeniería a un solo componente. [creador rápido ]
A continuación se muestra una tabla ilustrativa para una configuración de motor de estilo libre FPV de 5″ y una configuración de largo alcance, que muestra cómo las opciones estructurales se relacionan con el rendimiento.
| Caso de uso | Tamaño del estator | KV | Material de la campana | Diseño del rotor | Grado del imán | Tipo de rodamiento | Tipo de eje | Notas |
|---|---|---|---|---|---|---|---|---|
| 5″ estilo libre / carreras | 2207 | 1900-2100 kilovoltios | 7075 aluminio | Unibell | N52 curvado | acero NMB | Hueco | Alto golpe, buena resistencia al choque (creador rápido ) |
| 7″ de largo alcance | 2507 | 1200-1500 kilovoltios | 7075 aluminio | Dos piezas o Unibell | N52 | acero NSK | Sólido | Eficiencia y torque para construcciones más pesadas (creador rápido ) |
Puedes ajustar estos puntos de partida según tus accesorios específicos, el voltaje de la batería y el AUW, o colaborar con un fabricante para ajustar una variante personalizada.
Si es piloto de FPV, integrador de sistemas o comprador OEM, no debería tener que adivinar qué estructura de motor es la adecuada para su plataforma. Al trabajar directamente con un fabricante de motores sin escobillas que diseña y prueba motores para drones FPV, vehículos RC, ventiladores, cardanes, aviones y robótica, puede traducir requisitos de alto nivel en parámetros de diseño concretos y datos de prueba.
Si está planeando una nueva línea de productos UAV, robótica o FPV y desea explorar motores de drones FPV personalizados o soluciones completas de sistemas de energía , comuníquese con nuestro equipo de ingeniería con su peso, voltaje, tamaño de hélice y perfil de misión objetivo, y podremos proponerle una solución de motor afinada en lugar de una hoja de especificaciones genérica.
1. ¿Cuál es la parte más importante del motor de un dron para su rendimiento?
Para la mayoría de las aplicaciones FPV, la combinación del diseño del estator (tamaño, laminaciones, devanados) y la calidad del imán tiene el mayor impacto en el empuje, la eficiencia y la sensación del acelerador. Luego, el rotor y los cojinetes ajustan la durabilidad y la suavidad. [creador rápido ]
2. ¿Por qué los motores FPV de alta gama cuestan más que los motores económicos?
Los motores premium suelen utilizar laminaciones más delgadas, imanes de mayor calidad, mejores rodamientos y aleaciones de aluminio más resistentes , y se someten a un control de calidad más estricto para el equilibrio y el montaje. Estos factores aumentan el costo de fabricación pero reducen las fallas y mejoran el rendimiento. [creador rápido ]
3. ¿Un motor de KV más alto siempre es mejor para FPV?
No. Un KV más alto significa más RPM a un voltaje determinado pero menos torque por amperio, lo que se adapta a construcciones de carreras livianas pero puede ser ineficiente o inestable en quads pesados. Para equipos cinematográficos o de largo alcance, los motores de KV más bajos con hélices más grandes suelen funcionar mejor. [creador rápido ]
4. ¿Los rodamientos cerámicos marcan una gran diferencia?
Los rodamientos cerámicos pueden sentirse más suaves y reducir la fricción a altas RPM, pero pueden ser más frágiles y menos tolerantes a la suciedad o los impactos. Para la mayoría de los usos de FPV en exteriores, los rodamientos de acero de alta calidad suelen ofrecer un mejor equilibrio entre rendimiento y confiabilidad. [creador rápido ]
5. ¿Cuándo debería considerar un motor OEM u ODM personalizado en lugar de un motor FPV estándar?
Si su aplicación tiene un voltaje no estándar, operación continua de alta carga, condiciones ambientales inusuales o requisitos estrictos de vida útil , un motor personalizado con opciones de estator, devanado, imán y rodamientos personalizados puede reducir el costo total del sistema y ofrecer un rendimiento más predecible. [mtsoln ]
