FPV クワッドを飛行させたり、新しい UAV プラットフォームを設計したりする場合、 ドローンのモーター構造は 、パフォーマンス、信頼性、メンテナンスコストを左右する最大の要因の 1 つです。として FPV レーサー、航空映画製作者、ロボット工学や RC 業界の OEM/ODM クライアントと協力しているブラシレス モーター メーカーとして 、モーター内部の小さな設計の選択が、空中で非常に目に見える違いにどのように反映されるのかをこの目で見てきました。 [クイッククリエイター]
このガイドでは 、 FPV ドローン モーター、各コンポーネントの機能を説明し、実際のプロジェクトや顧客からのフィードバックからの実用的な洞察を共有します。ステーターの設計、磁石、ローターベル、ベアリング、シャフトがすべてどのように相互作用するか、また、既製のモーターを購入する場合でも、工場パートナーとカスタム電源システムを共同開発する場合でも、より賢明な選択をする方法を学びます。 [クイッククリエイター]
FPV ドローン モーターの核心は、 三相ブラシレス DC モーターです。 ESC と LiPo バッテリーからの電気エネルギーを機械的回転に変換してプロペラを回転させるブラシ付きモーターとは異なり、FPV ドローン モーターは ステーターに電磁石、ローターに永久磁石を使用しており、物理的なブラシが整流子に接触することはありません。 [クイッククリエイター]
この設計は以下を提供します:
- より高い効率
- スロットルレスポンスの向上
- はるかに長い耐用年数
- メンテナンスの必要性が低い
FPV パイロットにとって、これは、より鮮明なスティックの感触、より予測可能な PID チューニング、特にレースやフリースタイルでの使用における高電流負荷下での飛行中の故障の減少を意味します。 [モンソルン]

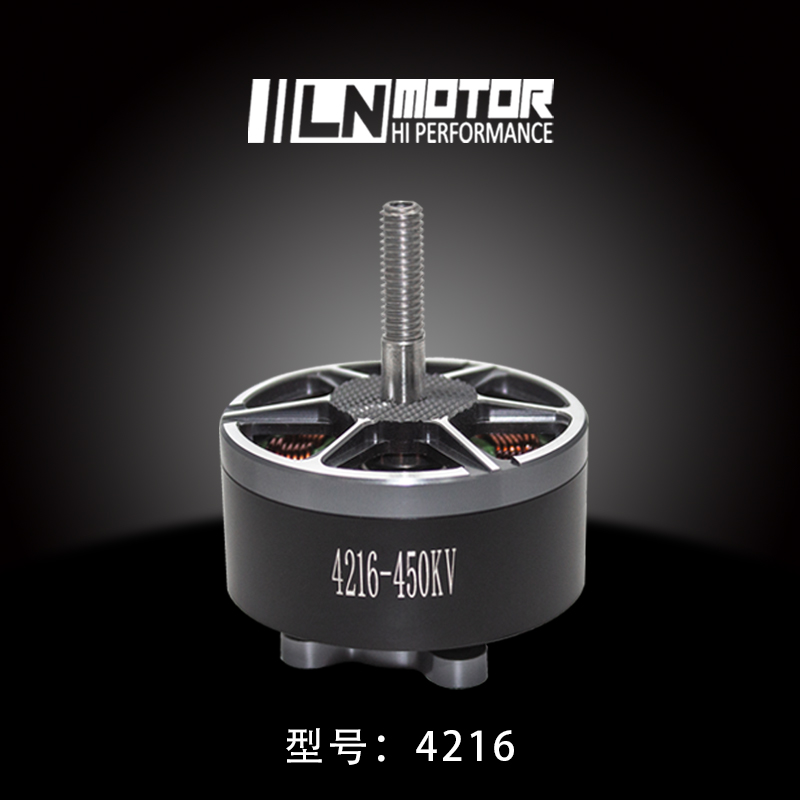

詳細に進む前に、 ドローンのモーター構造のマクロビューを以下に示します。[クイッククリエイター]
- ステータ – 電磁場を生成する積層鋼歯と銅巻線を備えた固定部分。
- ローター (ベル) – 磁石を備えた回転シェルで、シャフトとプロペラに接続されています。
- 磁石と極 – 滑らかさとトルクの動作を定義するベル内の永久磁石とステーターの極の数。
- ベアリング – 負荷がかかった状態でローターがスムーズに回転するようにする精密コンポーネント。
- モーター シャフト – ローターをプロペラおよびフレームに接続する中心シャフト。
- 取り付けベースとパターン – フレームへのインターフェイス。通常は 16×16 mm、5 インチ FPV クワッドの場合は 16×19 mm。 [クイッククリエイター]
OEM 顧客の場合、ドローン、RC カー、ジンバル、UAV ファン、水中ロボットなどの特定のユースケースに合わせて、ステーターのサイズや積層の厚さから磁石のグレードやベアリングのブランドに至るまで、これらの各要素を調整できます。 [クイッククリエイター]
ステータ は モーターの固定部分であり、絶縁された銅巻線で包まれた複数の金属歯が含まれています。制御された三相パターンでこれらの巻線に電流が流れると、回転磁界が生成され、ローターが引っ張られます。 [クイッククリエイター]
FPV ドローンの場合、ステーターの設計は トルク、応答、効率、発熱に直接影響します。 [クイッククリエイター]
ステーター積層板は、ステーターコアを形成するために積み重ねられた薄い鋼板です。より薄いラミネーション: [クイッククリエイター]
- 渦電流損失を低減します。 変化する磁場における
- 高RPMでの熱蓄積を低減
- 全体的な効率と出力を向上させます
高性能 FPV モーターは通常、低価格モデルよりも薄い積層体を使用します。これが、要求の厳しいレースや長距離飛行においてプレミアム モーターが低温に保たれ、ワットあたりの推力を向上させる理由の 1 つです。 [クイッククリエイター]
巻線 は 、各固定子の歯に巻かれた銅線です。それらの構成では次のように定義されます: [クイッククリエイター]
- KV 定格 (ボルトあたりの RPM、無負荷)
- トルク出力
- スロットルの感触と効率
重要な要素:
- ワイヤゲージ: ワイヤが太いほど多くの電流を流すことができますが、しっかりと詰めるのが難しくなります。
- 回転数: 一般に、回転数が 少ないほど KV が高くなります (RPM が増加し、トルクが減少します)。一方、回転数が多いほど、トルクは高くても KV は低くなります。 [クイッククリエイター]
現実世界の用語では次のようになります。
- 高 KV モーター (回転数が少ない) は、爆発的なパンチと最高速度を必要とする軽量の 5 インチ レーシング ビルドに最適です。
- KV が低いモーター (回転数が多い) は、実際の速度よりもスムーズな推力と効率が重要となる、より重いシネフープ、長距離リグ、ペイロードを搭載した UAV に適しています。 [クイッククリエイター]
OEM と協力して (ジンバルや特殊なロボット プラットフォームなどで) 作業する場合、一般的な FPV 構成に依存するのではなく、正確な電圧、負荷、デューティ サイクル要件に合わせて巻線パターンと KV を調整することがよくあります。 [クイッククリエイター]
一部のハイエンドモーターでは、 銀メッキされた銅巻線が使用されています。銀は銅よりもさらに優れた導体であるため、メッキにより次のことが可能になります。 [クイッククリエイター]
- 電気抵抗の低減
- 放熱性の向上
- 極端な電流負荷下でもわずかに高い効率とより安定したパフォーマンスを提供します
銀メッキはコストを増加させるため、通常、産業用ドローンや高出力ダクトファン用途など、大電流下での信頼性と一貫性が重要となるパフォーマンス重視のモーターまたはカスタム OEM プロジェクトでのみ使用されます。 [モンソルン]
FPV モーターは通常、次のいずれかを使用します。
- 単撚り巻線 – 1 ターンにつき 1 本の太いワイヤ
- 多重撚り線 – 1 ターンごとに複数の細いワイヤを束ねる
各アプローチにはトレードオフがあります: [クイッククリエイター]
- 一本鎖:
- 高温での機械的強度が向上
- 高電圧、高負荷のシナリオに適しています
- マルチストランド:
- ステーターの歯の周囲にさらにしっかりと詰めることができます
- 多くの場合、より強い磁場と より高いピークパワーが得られます。
- 製造が不十分な場合、過熱や物理的損傷に対してわずかに敏感になります
当社の製造経験から、パフォーマンスの高い FPV ビルドには多撚り巻線を推奨し、高温で連続稼働する長寿命産業用モーターには単撚り巻線を推奨することがよくあります。 [クイッククリエイター]
ローター(またはモーター ベル) は 、 永久磁石を収容し、シャフトとプロペラに接続する回転シェルです。衝突時の反発力と回転バランスに大きな役割を果たします。 [クイッククリエイター]
ほとんどの FPV モーター ベルはアルミニウム合金 (通常 6082 は または 7075)で作られています。 [クイッククリエイター]
- 6082 アルミニウム: 成形性と延性が高く、初期の FPV モーターでよく使用されています。
- 7075 アルミニウム: より硬く、耐衝撃性が高く、高速衝突にも耐えられるため、現在では最新の FPV モーターで広く使用されています。
アグレッシブな FPV 飛行や過酷な環境で動作するプロフェッショナル UAV の場合、 7075 変形を軽減し、衝撃後のモーターの正常な動作を維持するベルとベースの構造を強く好みます。 [モンソルン]
ベル アーキテクチャには主に 2 つあります: [クイッククリエイター]
- ツーピースベル：
- 機械加工されたアルミニウムトップ
- スチールフラックスリングが下に接着されています
- 軽量でコスト効率が高い
- ユニベル (ワンピース) デザイン:
- アルミニウム製のベルが保護シースのようにスチール製フラックスリングの上に伸びています。
- わずかに重くなりましたが、耐久性が大幅に向上しました
Unibell の設計は、 一部の古い 2 ピース設計で見られた故障モードである、ハードクラッシュ時にフラックス リングがベルから分離するリスクを大幅に軽減します。当社の内部テストと FPV パイロットからのフィードバックでは、重量が軽いというペナルティはほとんどの場合、追加の衝突耐性によって正当化されます。 [SEOエキスパート]
一般的な 22xx または 23xx FPV モーターは、 12 個のステーター ポールと 14 個のローター マグネットを使用しており、多くの場合 12P14N と呼ばれます。 [クイッククリエイター]
モーターの動作は次の関係に影響されます。
- 極が少ないと、ステーター内の鉄が多くなり、潜在的な出力が増加しますが、トルクリップルがより顕著になる場合があります。
- ポールが多いほど、スムーズな回転と低スロットルでのより細かい制御が得られる傾向にあり、これは映画のような飛行と正確な操縦にとって重要です。 [クイッククリエイター]
磁石の品質と形状は 推力と効率にとって重要です。 [クイッククリエイター]
- 低価格モーターは弱い磁石を使用しているため、最大推力と応答性が低下します。
- プレミアム FPV モーターは、 湾曲した磁石を使用する場合があります。 ローターの内周に沿ってエアギャップを最小限に抑え、磁気結合を向上させる
- などの磁石グレードは、 N52 や N54 数字が大きくなるほど磁界が強くなり、トルク密度が高くなります。 [クイッククリエイター]
実際には、より強力でより良い形状の磁石により、パンチアウト性能と低スロットル制御が向上しますが、過度のコギングや過熱を避けるために、ステーターの設計と ESC の調整とのバランスを取る必要があります。 [クイッククリエイター]
ベアリングはローターをサポートし、最小限の摩擦でローターが回転できるようにします。彼らのデザインは以下に影響を与えます: [クイッククリエイター]
- モーターの騒音と滑らかさ
- 振動レベル
- 高回転での長期耐久性
重要な側面:
・外径と内径の差によりベアリングサイズとボールサイズが決まります。
- より小さなボール – 非常に高い RPM での滑らかさと精度が向上します。
- 大きなボール – 耐久性と耐衝突性が向上します。 [クイッククリエイター]
一部のモーターは セラミック ベアリングを使用しており、スチール ボールをセラミックに置き換えています。
- より滑らかな感触とより低い摩擦
- パフォーマンスが向上する可能性がありますが、多くの場合、より壊れやすく、汚染に敏感です
高品質の FPV モーターの一般的なベアリング ブランドには、 NSK、NMB、EZOがあり、EZO はプレミアム オプションとしてよく挙げられますが、モーターの残りの部分が同等に適切に設計されていない場合、実際の使用では違いが微妙になる可能性があります。 [クイッククリエイター]
メーカーの観点から、当社はベアリングの選択をアプリケーションに注意深く合わせています。ハイエンドで粉塵の少ない環境 (屋内レース、ジンバルなど) にはセラミックを、屋外の FPV フリースタイルやフィールド ロボットなど、粉塵が多い、濡れている、または衝突しやすい用途には堅牢なスチール ベアリングを選択します。 [クイッククリエイター]
モーター シャフトは ローターとプロペラを接続しており、衝突時に最もストレスがかかる部品の 1 つです。最近の FPV モーターは重量を軽減するために 中空シャフトを使用することが多く 、これにより応答性と効率がわずかに向上します。 [クイッククリエイター]
トレードオフ:
- 中空シャフト：
- ライター
- 超軽量のビルドや 1 グラム単位が重要な場合に最適
- 激しい衝撃に対する耐性が低い
- シャフトの故障では、通常、ローターアセンブリ全体の交換が必要になります
- 中実シャフト：
- より重い
- クラッシュに対する堅牢性が大幅に向上
- 予算を重視するビルダーや、最小重量よりも信頼性が優先される頑丈なドローンに推奨されます。
清掃ロボット、水中車両、長寿命ファンなどの OEM および産業顧客の場合、計画外のダウンタイムやメンテナンスを最小限に抑えるために、ソリッド シャフトまたは強化シャフトを推奨することがよくあります。 [クイッククリエイター]
たとえ最高のモーターであっても、フレームにしっかりと取り付けられていなければ役に立ちません。最新の 5 インチ FPV クワッドのほとんどは、 2205 ～ 2407 サイズのモーターを使用します の取り付けパターンを持つ 16×16 mm または 16×19 mm。 [クイッククリエイター]
実践的なヒント:
- 使用する予定のモーター取り付けパターンをフレームがサポートしていることを確認してください。
- 標準の FPV モーターは M3 ネジを使用します。ネジの長さを選択してください アームの厚さより約 2 mm 長い (例: 5 mm アームの場合は 7 mm ネジ、6 mm アームの場合は 8 mm)。 [クイッククリエイター]
フレームとモーターの両方を制御する OEM 設計の場合、設計段階の早い段階で取り付けパターン、配線出口経路、冷却エアフローを調整することで、組み立てが大幅に簡素化され、信頼性と保守性が向上します。 [ウェボイン]
ドローン、RC カー、暴力的なファン、ジンバル、航空機、ロボットにわたる長年のテストと顧客からのフィードバックから、私たちは一貫して同じパターンを確認しています。クイッククリエイター]
- 高品質のラミネート + 最適化された巻線 → より低温での動作、より長い飛行時間、繰り返しのパンチ下でのより安定したパフォーマンス。
- プレミアムマグネット + バランスの取れたローター → よりシャープな応答とよりスムーズなビデオ、PID チューニングが容易になり、映像の乱れが少なくなります。
- 堅牢なベルの素材とデザイン → シャフトの曲がりやベルの破損が少なく、特にレースやフリースタイルに適しています。
- 正しいベアリングとシャフト構成 → メンテナンスの負担が軽減され、騒音が低減され、サービス間隔が長くなります。
たとえば、当社が供給しているある FPV レーシング チームは、低価格のモーターから、より薄い積層と高品質の磁石を備えた 7075 Unibell 設計に切り替えました。彼らは、顕著に強力なスロットル応答、シーズン全体で 10 ～ 15% 少ないモーター故障、および高 G 操縦でのより予測可能なハンドリングを報告しました。 [中くらい]
クワッドまたは OEM アプリケーション用のモーターを選択する場合は、次の 構造主導の基準を考慮してください。
1. ユースケースとペイロード
- 軽量 FPV レーシング
- 長距離巡航
- プロの映画撮影
- ロボット工学、ファン、または産業用アプリケーション
2. ステーターサイズとKV
- KVをバッテリー電圧、プロペラサイズ、ターゲット推力に合わせます。
- ステーターが大きい = トルクが大きい。ステーターが小さい = より軽く、より機敏になります。 [クイッククリエイター]
3. 素材とデザイン
- 衝突しやすい用途のための 7075 ベルとベース。
- 耐久性を高めるユニベルデザイン。
4. 磁石とベアリング
- 高級磁石（N52/N54）により、高推力と高速応答を実現します。
- よりスムーズで静かな動作を実現する評判の高いベアリング ブランド。 [クイッククリエイター]
5. 熱と効率に関する考慮事項
- 薄いラミネーションと最適化された巻線パターンにより、より低温での走行と長寿命を実現します。
- 限界利得が重要となる極端なケース向けの銀メッキ銅巻線。
モーターの構造を実際の動作条件に合わせることで、重要な性能と信頼性の指標を保護しながら、過剰な仕様（および過剰な支払い）を回避できます。 [クイッククリエイター]
中国のブラシレス モーター メーカーとして、当社は FPV パイロットだけでなく 、ドローン、RC カー、高出力ファン、ジンバル、航空機、掃除機ロボット、掃除ロボット、水中ロボットを製造する企業とも協力しています。これらの OEM および ODM クライアントにとって、モーターの構造は製品を差別化する強力な方法です。 [クイッククリエイター]
一般的なカスタマイズ オプションには次のものがあります。
- カスタム KV および巻線パターン。 電圧、プロペラ、デューティサイクルに一致する
- ステーターのサイズと積層の厚さは、 連続または断続的な使用に合わせて調整されています。
- ローターとベルの設計。 耐久性、重量、ブランドを最適化した
- 磁石のグレードと形状。 トルクプロファイルと効率に合わせて調整された
- ベアリングとシャフトの構成は、 寿命要件と環境条件 (塵、湿気、振動) に合わせて選択されます。 [モンソルン]
製品開発サイクルの初期段階で電源システムを共同設計する場合、多くの場合、単一のコンポーネントを過剰に設計するのではなく、モーター、ESC、プロペラ、熱設計を一緒に最適化することで、システムの総コストを削減できます。 [クイッククリエイター]
以下は、5 インチ FPV フリースタイル モーター
| ~!phoenix_var320_1!~ | ~!phoenix_var320_2!~ | ~!phoenix_var320_3!~ | ~!phoenix_var320_4!~ | ~!phoenix_var320_5!~ | ~!phoenix_var320_6!~ | ~!phoenix_var320_7!~ | ~!phoenix_var320_8!~ | ~!phoenix_var320_9!~ |
|---|---|---|---|---|---|---|---|---|
| 5インチ フリースタイル/レーシング | 2207 | 1900 ～ 2100 KV | 7075アルミニウム | ユニベル | N52 カーブ | NMB鋼 | 中空 | 高いパンチ力、優れた耐衝撃性 (クイッククリエイター) |
| 7インチの長距離 | 2507 | 1200～1500KV | 7075アルミニウム | ツーピースまたはユニベル | N52 | NSKスチール | 固体 | より重いビルドの効率とトルク (クイッククリエイター) |
特定のプロパティ、バッテリー電圧、AUW に基づいてこれらの開始点を調整したり、メーカーと協力してカスタム バリアントを微調整したりできます。
FPV パイロット、システム インテグレーター、または OEM バイヤーであれば、どのモーター構造が自分のプラットフォームに適しているかを推測する必要はありません。 FPV ドローン、RC 車両、ファン、ジンバル、航空機、ロボット工学用のモーターを設計およびテストすると直接連携することで ブラシレス モーター メーカー 、高レベルの要件を具体的な設計パラメータとテスト データに変換できます。
新しい UAV、ロボティクス、または FPV 製品ラインを計画していて、 カスタム FPV ドローン モーターや完全な電源システム ソリューションを検討したい場合は、目標重量、電圧、プロペラ サイズ、ミッション プロファイルを添えて当社のエンジニアリング チームにご連絡ください。一般的な仕様書ではなく、調整されたモーター ソリューションを提案できます。
1. ドローンモーターの性能にとって最も重要な部分は何ですか?
ほとんどの FPV アプリケーションでは、の組み合わせが、 ステーターの設計 (サイズ、積層、巻線) と 磁石の品質 推力、効率、スロットルの感触に最大の影響を与えます。ローターとベアリングは耐久性と滑らかさを微調整します。 [クイッククリエイター]
2. ハイエンド FPV モーターのコストが低価格モーターよりも高いのはなぜですか?
高級モーターは通常、 より薄い積層体、高品質の磁石、より優れたベアリング、より強力なアルミニウム合金を使用しており、バランスと組み立てに関してより厳格な品質管理が行われています。これらの要因により製造コストは増加しますが、故障が減り、パフォーマンスが向上します。 [クイッククリエイター]
3. KV の高いモーターは常に FPV に適していますか?
いいえ、 KV が高くなると 、特定の電圧での RPM は増加しますが、アンプあたりのトルクは減少します。これは軽量のレーシングビルドには適していますが、重量のあるクワッドでは非効率または不安定になる可能性があります。長距離または映画のようなリグの場合は、大きなプロペラを備えた低い KV モーターの方がパフォーマンスが優れていることがよくあります。 [クイッククリエイター]
4. セラミックベアリングは大きな違いをもたらしますか?
セラミックベアリングは、よりスムーズな感触が得られ、高 RPM での摩擦が軽減されますが、より壊れやすく、汚れや衝撃に対する耐久性が劣る可能性があります。ほとんどの屋外 FPV 用途では、通常、高品質のスチール製ベアリングを使用すると、パフォーマンスと信頼性のより良いバランスが得られます。 [クイッククリエイター]
5. 既製の FPV モーターの代わりにカスタム OEM または ODM モーターを検討する必要があるのはどのような場合ですか?
アプリケーションに 標準外の電圧、継続的な高負荷動作、異常な環境条件、または厳格な寿命要件がある場合、ステータ、巻線、磁石、ベアリングをカスタマイズして選択できるカスタム モーターにより、システムの総コストを削減し、より予測可能なパフォーマンスを実現できます。 [モンソルン]
